Монтаж канализации частного дома и дачи

ОБЩИЕ ТРЕБОВАНИЯ К СИСТЕМАМ КАНАЛИЗАЦИИ СТОЧНЫХ ВОД
Канализация в доме предназначена для сбора, отведения  и очистки сточных вод, которые образуются в результате жизнедеятельности человека при использовании воды для гигиенических и хозяйственных потребностей, а также приема и обработки фекалий. Канализация — один из основных необходимых элементов благоустройства жилого дома, создающих для жителей комплекс необходимых бытовых удобств.
В случае оборудования туалета смывным бачком при смыве фекалий образуются сточные воды, которые отводятся по общим трубопроводам совместно со сточными водами от умывальников, ванн и кухонных раковин (хозяйственные фекальные или бытовые сточные воды).
Хозяйственно-фекальные, или «серые» сточные воды по внутренним трубопроводам подводятся к выпуску из дома (трубопровод, пересекающий границу строения), после чего поступает в наружную сеть канализаций: вначале в дворовую, затем — в уличную, при наличии в данном населенном пункте централизованной канализационной сети и специальных сооружений для очистки и обеззараживания стоков.
При отсутствии централизованной сети сточные воды приходится отводить и очищать застройщику каждому самостоятельно (местная канализация).
В зависимости от того, какие сточные воды поступают в канализационную сеть, различают канализацию общесплавную и раздельную.
При общественной канализации дождевые и талые воды, поступают в канализационную сеть совместно с бытовыми стоками.
При раздельной канализации дождевые и талые воды поступают в отдельно прокладываемые водостоки (ливневки) по которым они без очистки сливаются в открытые водоемы (реки, озера, пруды и т. д.). Раздельная канализация — это наиболее распространенный способ канализации и очистки, требующий наименьших материальных затрат и трудоемкости. Сточные воды из зданий поступают в дворовые линии и далее в трубы городской (поселковой) канализации, присоединенные к городскому канализационному коллектору.
Для движения сточных вод трубы необходимо укладывать с уклоном, постепенно заглубляя их в землю. Если заглубление превышает уровень реки или водоема, в который выпускаются сточные воды, то в этом случае в конце коллектора устраивают станцию перекачки со специальными фекальными насосами, перекачивающими сточные воды по напорному коллектору на городские очистные сооружения.
Методы очистки сточных вод зависят от их состава и поэтому весьма разнообразны. В городской канализации первым этапом является механическая их очистка в решетках, песколовках и отстойниках, где задерживаются нерастворенные в сточных водах загрязнения.
Накапливающиеся в отстойниках осадки (ил) перегнивают в метантенках, где процесс перегнивания ускоряется путем перемешивания и подогрева осадков. Выделяющийся при перегнивании газ метан используют как топливо для нужд станций, а перегнивший, обезвоженный и подсушенный ил используют как удобрение.
Последующим этапом очистки сточных вод является их биологическая очистка — при помощи микроорганизмов, которые при наличии кислорода питаются органическими загрязнениями, находящимися в сточных водах.
Различают два вида биологической очистки
1) Естественный, при котором сточные воды пропускают через специально подготовленную для этой цели почву,— на полях фильтрации или полях орошения.
2) Искусственный в аэротенках — резервуарах, в которых сточные воды с добавленным к ним активным илом продувают воздухом, поступающим из компрессоров (станция аэрации). Следующим этапом искусственной очистки являются вторичные отстойники, где выделяется TOT активный ил, который далее направляется в аэротенки. Очищенные во вторичных отстойниках сточные воды далее обеззараживаются электролизом или при помощи жидкого (газообразного) хлора (в контактных резервуарах) и направляются в открытые водоемы.
Устройство внутридомовой и дворовой канализационной сети показано на рис.238.
Участок труб 6 от основания стояка до ближайшего смотрового колодца дворовой сети 5 называют выпуском; при диаметре трубы 50 мм его наибольшая длинна 6 м, при 100 мм и более — 8 м. Последний (считая по направлению движения сточных вод) колодец дворовой сети 4 называют контрольным. После этого колодца сточные воды через соединительную ветку 3 поступают в городской колодец 2 и далее в уличную канализационную трубу 1. Смотровые колодцы устраивают в местах поворотов или изменения уклонов или диаметров, а также присоединения новых линий. Колодцы ставят на прямой линии, если ее длина превышает 40 м (при диаметре трубы 125 мм) или 50 м (при диаметре 150 мм и более). Колодцы выполняют 1, кирпича или сборными из бетонных колец. Толщина стенок кирпичных колодцев в сухих грунтах равна 1/2 кирпича, а в мокрых — одному кирпичу. Поверхность крышки чугунного люка колодца должна находиться на уровне покрытия двора.

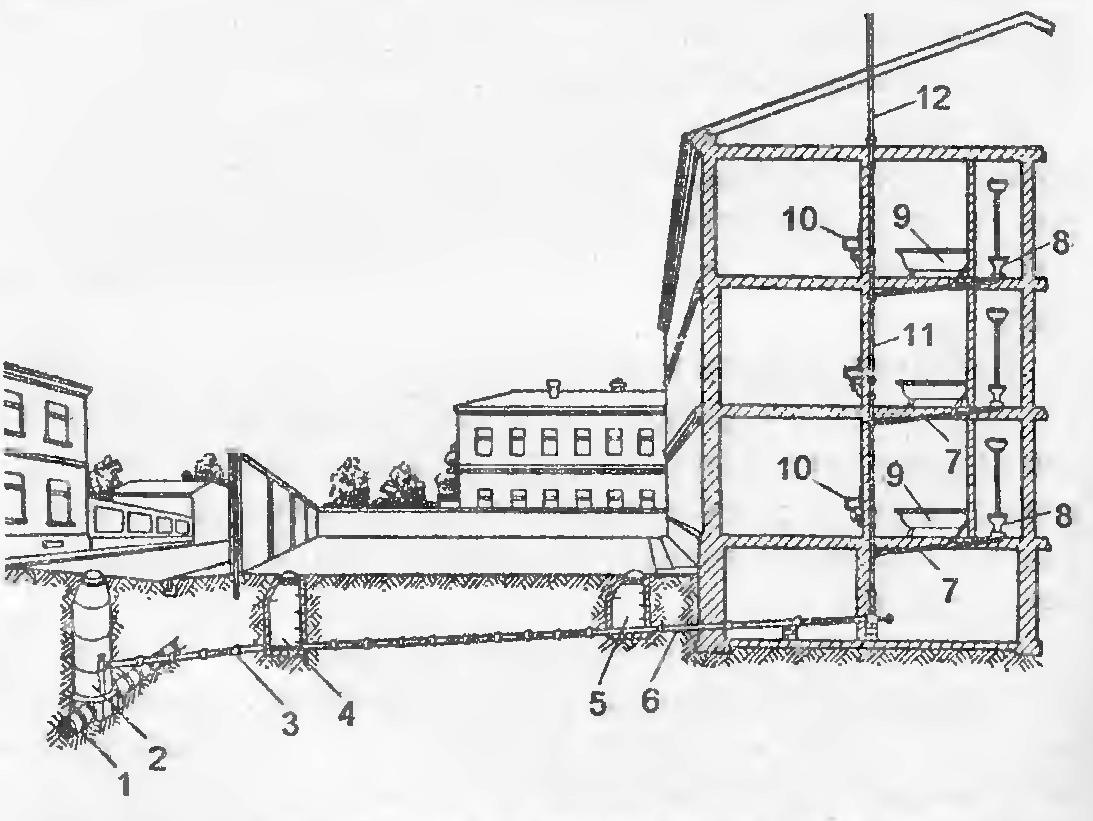

Рис. 1. Схема устройства централизованной канализации здания: l — уличная канализационная труба; 2 — городской колодец; 3 — соединительная ветка; 4 — колодец дворовой сети; 5 — смотровой колодец; б — труба от стояка до смотрового колодца: 7 —; 8 —; 9 — ванны; l0 — раковины; 11 — канализационный стояк; l2 — вытяжная труба
Способ укладки труб зависит от того, каким материалом будут заделываться стыки — глиной или битумной мастикой. В первом случае в траншею опускают и укладывают по одной трубе. Во втором — трубы стыкуют на поверхности земли в звенья по 3 м и после заделки раструбов такое звено опускают в траншею. Глиняный стык дешев и прост. Но если недалеко от прокладываемого трубопровода растут деревья с глубоким проникновением корней в землю, стык может быть быстро разрушен. В таких случаях более целесообразно заделывать раструб битумной мастикой. Канализационные трубы всегда следует укладывать раструбом навстречу потоку жидкости. Правильность укладки трубопровода по заданному уклону проверяют при помощи нивелира. Дворовые сети прокладывают с уклоном не менее 0,007. При меньшем уклоне сточные воды будут двигаться по трубопроводу с чрезмерно малой скоростью, а находящиеся в них твердые вещества выпадут в осадок и постепенно засорят трубы. При уклоне, большем 15 мм на 1 м, трубы будут истираться и поэтому данную величину считают максимальной.
Схема устройства канализации здания показана на рис. 238. К канализационному стояку 11 фасонными частями и отводными трубами 7 присоединены унитазы 8, ванны 9 и раковины 10.
У пола чердачного помещения стояк переходит в вытяжную трубу 12. Соединение стояков с выпуском производится двумя отводами с углом 135град (рис. 239). При таком соединении уменьшается возможность образования засоров в основании стояка. Канализационные трубопроводы внутри зданий довольно часто засоряются, поэтому для прочистки труб при монтаже их монтируют ревизии или прочистки.
Ревизии устанавливаются вблизи поворотов трубопровода или мест присоединения нескольких труб. На прямых участках фекально-хозяйствен канализационной сети ревизии устанавливаются на расстоянии не более 12 м друг от друга. В начале отводных труб, при трех или более приборах под которыми нет ревизий, устанавливают прочистку.
Для того чтобы газы из канализационной сети не проникали в помещение через санитарные приборы, непосредственно под ними (ванной, умывальником раковиной и т. д.) устанавливают сифон (гидравлический затвор), в нижнем колене которого должна всегда находиться вода.

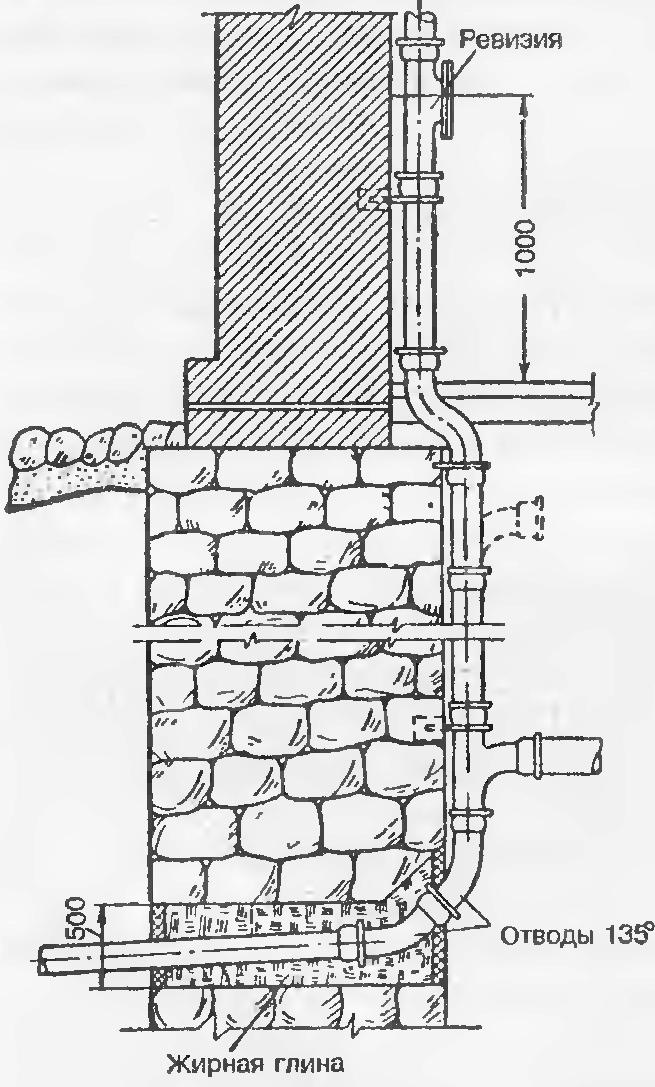

Рис. 2. Прокладка выпуска через фундамент стены
Сифоны не устанавливают под унитазами и трапами, так как эти приборы сами имеют внутри водяной затвор. Внутренние канализационные сети прокладывают:
1) Открыто — в подпольях, подвалах, коридорах, технических этажах с креплением трубопроводов к стенам, колоннам, потолкам и др.
2) Скрыто — с заделкой в строительные конструкции перекрытий, в земле, каналах, бороздах в стенах, подшивных потолках и др.
Не разрешается прокладывать канализационные сети под потолком, в стенах и полу жилых комнат и под потолком кухонь. Широкое распространение в последнее время получил способ монтажа канализации жилых зданий с прокладкой стояков и подводок систем канализации, холодного и горячего водоснабжения открыто — в санитарно-технических блоках или кабинах. Санитарно-технические блоки вы
пускаются как для смежных, так и для одинарных санузлов. Кабина блока (рис. 240) представляет собой сборный элемент дома, выполненный из керамзитобетона. В последнее время все чаще монтаж трубопроводов канализации осуществляют из полиэтиленовых труб высокой плотности (ПВП) или винипласта. Канализационные трубы и фасонные части к ним изготавливают методом горячего прессования на гидравлических прессах. Пластмассовые трубы мягкие, прочные. Они не разрушаются растворами кислот, щелочей и солей, обладают высокими антикоррозийными свойствами. Материал пластмассовых труб очень технологичен в обработке, — легко режется, сваривается газовой горелкой.

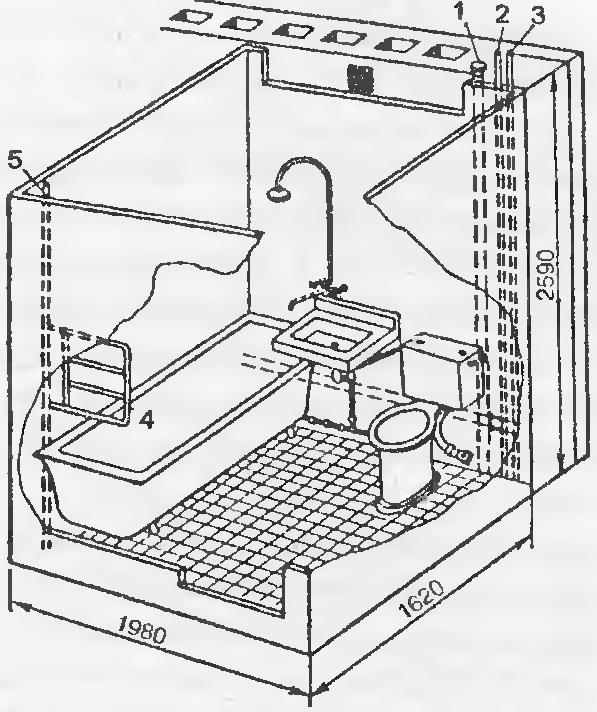

Рис. 3. Санитарно-техническая кабина: I — канализационный стояк; 2 — стояк водопровода: 3 — стоя к горячего водоснабжения; 4 — регистр; 5 — отопительный стояк
При приеме сточных вод в централизованную канализационную сеть застройщику необходимо согласовать с местным управлением водопроводно-канализационного хозяйства, которое является балансодержателем канализационной сети и очистной станцией. В разрешении на присоединение указываются технические условия на присоединение: а именно, к какому колодцу на сети канализации следует подключиться, на какой отметке по высоте, какой объем сброса предусматривается, вид фекальных и хозяйственных стоков и т. д.
На устройство присоединения к канализации застройщик заказывает комплект проектной документации в проектном учреждении, имеющем лицензию на указанный вид проектных работ.
Проект соединения должен состоять из плана застройки, включающего участок, дом, другие постройки на участке и прилагающей дороге, с нанесением проходящих сетей водоснабжения, канализации, теплоснабжения, газопровода, электрокабелей и кабелей связи, а также профиля (вертикального разреза по выпуску), показывающего высотное положение трубопровода канализации и пересекаемых в плане сетей. При пересечении подземных сетей следует учитывать, что расстояние в свету (т. е. между наружными поверхностями стенок труб или каналов) должно быть не менее 0,2 м, а при пересечении с трубопроводом не менее 0,5 м, причем, если канализация проходит выше трубопровода, его надо заключать в футляр из стальной трубы длинной по 1,5 м в обе стороны от места пересечения.
Проект согласовывается со всеми заинтересованными организациями, интересы которых затрагивает данное присоединение (энергетики — по электрическим кабелям, связисты по кабелям связи, газовая служба по газопроводам и т.д.). Работы начинают только после получения в соответствующих органах (управление архитектуры района) ордера на производство земляных работ, причем на время проведения земляных работ вызываются представители организаций, согласовавших проект. После выполнения работ по присоединению, построенная канализационная сеть должна быть сдана представителю водопроводно-канализационного хозяйства до засыпки траншей, который проверяет соблюдение проектных решений и подписывает акт на скрытые работы.
На сброс сточных вод в централизованную канализацию застройщик заключает с водопроводно-канализационным хозяйством договор, согласно которому застройщик обязан оплачивать услуги по приемке сточных вод.

Компания ДВН-Строй выполняет работы по прокладке наружной канализации загородных и частных домов, а так же коттеджных поселков и дачных товариществ. Работы производятся "под ключ" со сдачей исполнительной документации.

Стоимость работ рассчитывается индивидуально, в зависимости от сложности, условий и места производства работ. Подробную информацию вы можете узнать по тел. +7 (495) 226-18-50


Общие сведения.

Канализация в частном доме предназначена для сбора, отведения  и очистки сточных вод, которые образуются в результате жизнедеятельности человека при использовании воды для гигиенических и хозяйственных потребностей, а также приема и обработки фекалий. Канализация — один из основных необходимых элементов благоустройства загородного жилого дома, создающих для жителей комплекс необходимых бытовых удобств.

В случае оборудования туалета смывным бачком при смыве фекалий образуются сточные воды, которые отводятся по общим трубопроводам совместно со сточными водами от умывальников, ванн и кухонных раковин (хозяйственные фекальные или бытовые сточные воды).

Хозяйственно-фекальные, или «серые» сточные воды по внутренним трубопроводам подводятся к выпуску из частного дома (трубопровод, пересекающий границу строения), после чего поступает в наружную сеть канализаций: вначале в дворовую, затем — в уличную, при наличии в данном населенном пункте централизованной канализационной сети и специальных сооружений для очистки и обеззараживания стоков.

При отсутствии централизованной сети сточные воды приходится отводить и очищать застройщику каждому самостоятельно (местная канализация). В зависимости от того, какие сточные воды поступают в канализационную сеть, различают канализацию общесплавную и раздельную.

При общественной канализации дождевые и талые воды, поступают в канализационную сеть совместно с бытовыми стоками. При раздельной канализации дождевые и талые воды поступают в отдельно прокладываемые водостоки (ливневки) по которым они без очистки сливаются в открытые водоемы (реки, озера, пруды и т. д.). Раздельная канализация — это наиболее распространенный способ канализации и очистки, требующий наименьших материальных затрат и трудоемкости. Сточные воды из зданий поступают в дворовые линии и далее в трубы городской (поселковой) канализации, присоединенные к городскому канализационному коллектору.

Для движения сточных вод монтаж пнд труб канализации в частном доме необходимо производить с уклоном, постепенно заглубляя трубы в землю. Если заглубление превышает уровень реки или водоема, в который выпускаются сточные воды, то в этом случае в конце коллектора устраивают станцию перекачки со специальными фекальными насосами, перекачивающими сточные воды по напорному коллектору на городские очистные сооружения.

Методы очистки сточных вод зависят от их состава и поэтому весьма разнообразны. В городской канализации первым этапом является механическая их очистка в решетках, песколовках и отстойниках, где задерживаются нерастворенные в сточных водах загрязнения.

Накапливающиеся в отстойниках осадки (ил) перегнивают в метантенках, где процесс перегнивания ускоряется путем перемешивания и подогрева осадков. Выделяющийся при перегнивании газ метан используют как топливо для нужд станций, а перегнивший, обезвоженный и подсушенный ил используют как удобрение. Последующим этапом очистки сточных вод является их биологическая очистка — при помощи микроорганизмов, которые при наличии кислорода питаются органическими загрязнениями, находящимися в сточных водах.

Различают два вида биологической очистки:
1) Естественный, при котором сточные воды пропускают через специально подготовленную для этой цели почву,— на полях фильтрации или полях орошения.
2) Искусственный в аэротенках — резервуарах, в которых сточные воды с добавленным к ним активным илом продувают воздухом, поступающим из компрессоров (станция аэрации). Следующим этапом искусственной очистки являются вторичные отстойники, где выделяется TOT активный ил, который далее направляется в аэротенки. Очищенные во вторичных отстойниках сточные воды далее обеззараживаются электролизом или при помощи жидкого (газообразного) хлора (в контактных резервуарах) и направляются в открытые водоемы.

Монтаж канализаци для жилого дома показан на рис.1.

канализация частного дома

Рис. 1. Схема монтажа централизованной канализации здания: 1 - уличная канализационная труба; 2 -городской колодец; 3 -соединительная ветка; 4 -колодец дворовой сети; 5 -смотровой колодец; б - труба от стояка до смотрового колодца: 7 -; 8 -; 9 - ванны; 10- раковины; 11 -канализационный стояк; 12 -вытяжная труба


Участок труб 6 от основания стояка до ближайшего смотрового колодца дворовой сети 5 называют выпуском; при диаметре трубы 50 мм его наибольшая длинна 6 м, при 100 мм и более — 8 м. Последний (считая по направлению движения сточных вод) колодец дворовой канализационной сети 4 называют контрольным. После этого колодца сточные воды через соединительную ветку 3 поступают в городской колодец 2 и далее в уличную канализационную трубу 1. Смотровые колодцы устраивают в местах поворотов или изменения уклонов или диаметров, а также присоединения новых линий. Колодцы ставят на прямой линии, если ее длина превышает 40 м (при диаметре трубы 125 мм) или 50 м (при диаметре 150 мм и более). Колодцы выполняют  сборными из бетонных колец. Поверхность крышки чугунного люка колодца должна находиться на уровне покрытия двора.

На сегодняшний день при монтаже канализации частного дома или дачи применяются трубы ПВХ, Корсис или Прагма. Соединение этих труб как правило раструбное, но в отдельных случаях применяется электромуфтовая сварка. Технические характеристики этих труб очень высоки и обеспечивают высокую надежность и длительную эксплуатацию системы канализации. Они отвечают следующим требованиям:
  1. Хорошие гидравлические характеристики;
  2. Устойчивость к внешним нагрузкам;
  3. Долговременная герметичность соединений;
  4. Оптимальная коррозионная и химическая стойкость;
  5. Высокая стойкость к истиранию;
  6. Низкая заростаемость различными типами отложений;
  7. Простой и быстрый монтаж полиэтиленовых труб;

Канализационные трубы при строительстве канализации частного дома всегда следует укладывать раструбом навстречу потоку жидкости. Правильность укладки трубопровода по заданному уклону проверяют при помощи нивелира. Дворовые сети прокладывают с уклоном не менее 0,007. При меньшем уклоне сточные воды будут двигаться по трубопроводу с чрезмерно малой скоростью, а находящиеся в них твердые вещества выпадут в осадок и постепенно засорят трубы. При уклоне, большем 15 мм на 1 м, трубы будут истираться и поэтому данную величину считают максимальной.
Схема монтажа канализации загородного дома показана на рис. 1. К канализационному стояку 11 фасонными частями и отводными трубами 7 присоединены унитазы 8, ванны 9 и раковины 10.

У пола чердачного помещения стояк переходит в вытяжную трубу 12. Соединение стояков с выпуском производится двумя отводами с углом 135град (рис. 2). При таком соединении уменьшается возможность образования засоров в основании стояка. Канализационные трубопроводы внутри зданий довольно часто засоряются, поэтому для прочистки труб при монтаже их монтируют ревизии или прочистки.

Ревизии устанавливаются вблизи поворотов трубопровода или мест присоединения нескольких труб. На прямых участках фекально-хозяйствен канализационной сети ревизии устанавливаются на расстоянии не более 12 м друг от друга. В начале отводных труб, при трех или более приборах под которыми нет ревизий, устанавливают прочистку.
Для того чтобы газы из канализационной сети не проникали в помещение через санитарные приборы, непосредственно под ними (ванной, умывальником раковиной и т. д.) устанавливают сифон (гидравлический затвор), в нижнем колене которого должна всегда находиться вода.

монтаж канализации частного дома

Рис. 2. Прокладка выпуска канализации через фундамент стены частного дома.


Сифоны не устанавливают под унитазами и трапами, так как эти приборы сами имеют внутри водяной затвор. Внутренние канализационные сети прокладывают:

1) Открыто — в подпольях, подвалах, коридорах, технических этажах с креплением трубопроводов к стенам, колоннам, потолкам и др.
2) Скрыто — с заделкой в строительные конструкции перекрытий, в земле, каналах, бороздах в стенах, подшивных потолках и др.

Не разрешается прокладывать канализационные сети под потолком, в стенах и полу жилых комнат и под потолком кухонь. Широкое распространение в последнее время получил способ монтажа канализации жилых зданий с прокладкой стояков и подводок систем канализации, холодного и горячего водоснабжения открыто — в санитарно-технических блоках или кабинах. Санитарно-технические блоки выпускаются как для смежных, так и для одинарных санузлов. Кабина блока (рис. 3) представляет собой сборный элемент дома, выполненный из керамзитобетона. В последнее время все чаще монтаж трубопроводов канализации осуществляют из полиэтиленовых труб высокой плотности (ПВП) или винипласта. Канализационные трубы и фасонные части к ним изготавливают методом горячего прессования на гидравлических прессах. Пластмассовые трубы мягкие, прочные. Они не разрушаются растворами кислот, щелочей и солей, обладают высокими антикоррозийными свойствами. Материал пластмассовых труб очень технологичен в обработке, — легко режется, сваривается газовой горелкой.

строительство канализации для дачи

Рис. 3. Санитарно-техническая кабина:

1 — канализационный стояк; 2 — стояк водопровода: 3 — стоя к горячего водоснабжения; 4 — регистр; 5 — отопительный стояк



При прокладке канализации в частном доме или на даче в централизованную канализационную сеть застройщику необходимо согласовать эти работы с местным управлением водопроводно-канализационного хозяйства, которое является балансодержателем канализационной сети и очистной станцией. В разрешении на присоединение указываются технические условия на присоединение: а именно, к какому колодцу на сети канализации следует подключиться, на какой отметке по высоте, какой объем сброса предусматривается, вид фекальных и хозяйственных стоков и т. д.

Порядок выполнения работ по монтажу канализации частного дома и дачи.


На устройство присоединения к канализации застройщик заказывает комплект проектной документации монтажа канализации в проектном учреждении, имеющем лицензию на указанный вид проектных работ.

Проект прокладки канализации должен состоять из плана застройки, включающего участок, дом, другие постройки на участке и прилагающей дороге, с нанесением проходящих сетей водоснабжения, канализации, теплоснабжения, газопровода, электрокабелей и кабелей связи, а также профиля (вертикального разреза по выпуску), показывающего высотное положение трубопровода канализации и пересекаемых в плане сетей. При пересечении подземных сетей следует учитывать, что расстояние в свету (т. е. между наружными поверхностями стенок труб или каналов) должно быть не менее 0,2 м, а при пересечении с трубопроводом не менее 0,5 м, причем, если канализация проходит выше трубопровода, его надо заключать в футляр из стальной трубы длинной по 1,5 м в обе стороны от места пересечения.

Проект строительства канализации согласовывается со всеми заинтересованными организациями, интересы которых затрагивает данное присоединение (энергетики — по электрическим кабелям, связисты по кабелям связи, газовая служба по газопроводам и т.д.). Работы начинают только после получения в соответствующих органах (управление архитектуры района) ордера на производство земляных работ, причем на время проведения земляных работ вызываются представители организаций, согласовавших проект. Представители эксплуатационных хозяйств вызываются в любом случае, даже если вы прокладываете канализацию бестраншейным методом, например с применением установок ГНБ.
После выполнения работ по прокладке канализации, построенная канализационная сеть должна быть сдана представителю водопроводно-канализационного хозяйства до засыпки траншей, который проверяет соблюдение проектных решений и подписывает акт на скрытые работы.

На сброс сточных вод в централизованную канализацию застройщик заключает с водопроводно-канализационным хозяйством договор, согласно которому застройщик обязан оплачивать услуги по приемке сточных вод.
Если при прокладке канализации вам требуется выполнить прокол под дорогой, особенности выполнения работ представлены на странице ПРОКОЛ ДОРОГИ.
