Бестраншейная прокладка газопровода

Бестраншейная прокладка газопровода методом ГНБ.

Не менее успешно зарекомендовал себя метод ГНБ при бестраншейной прокладке газопроводов, как рабочих труб, так и футляров. При этом могут применяться стальные или ПНД трубы.

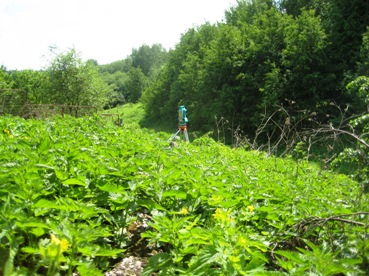

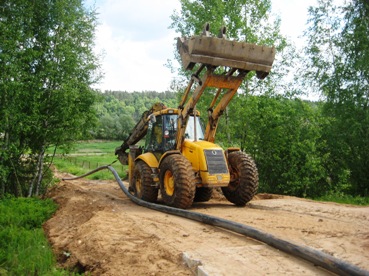

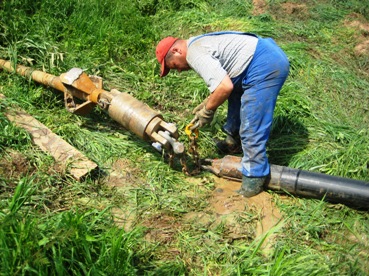

Бестраншейная прокладка газопровода ПНД110мм ПЭ100 SDR11, длиной 560м

При сдаче газопровода, проложенного методом ГНБ, комиссии предъявляются следующие документы:

- сертификаты заводов-изготовителей на трубы, сварочные и изоляционные материалы;
- акт разбивки и передачи трассы;
- журнал производства работ;
- документы, подтверждающие качество заводской изоляции стального газопровода;
- протокол проверки качества сварных стыков газопровода физическими методами. Сварка полиэтиленовых газовых труб производится методом встык;
- протоколы механических испытаний сварных стыков газопровода;
- протокол контроля изоляционного покрытия до протаскивания (для стального газопровода);
- акт предварительного испытания газопровода (перед протаскиванием) на прочность и герметичность;
- профиль бурения;
- протокол бурения;
- карта бурения;
- акт на протаскивание газопровода по буровому каналу;
- акт оценки состояния покрытия стального газопровода методом катодной поляризации (после протаскивания);
- акт испытания газопровода (после протаскивания) на прочность и герметичность;
- исполнительный паспорт газопровода, построенного способом наклонно-направленного бурения;
- акт приемки перехода газопровода, выполненного бестраншейным способом.

При сдаче подземного перехода газопровода под автомобильными и железными дорогами или подводного перехода дополнительно предъявляются:

- разрешение на производство работ в охранной зоне;
- акт приемки створа перехода;
- акт на протаскивание футляра;
- акт герметизации вводов и выпусков газопровода (при наличии футляра).
