Прокладка водопровода и канализации

Компания ДВН-Строй выполняет комплексную прокладку сетей водопровода и канализации "под ключ", с передачей  сетей водопровода или канализации на баланс эксплуатирующей организации. Мы выполняем работы для коттеджей, многоэтажных жилых домов, промышленных и общественных зданий и сооружений.


прокладка водопровода и канализации  прокладка канализации


 Работы включают следующие этапы строительства:


  • Земляные работы, устройство основания, укладка труб (ПНД, ПВХ, сталь, чугун, ж/б трубы, корсис, прагма), обратная засыпка траншей и котлованов с послойным уплотнением;
  • Прокладка водопровода бестраншейным методом, в том числе методом ГНБ бурения, продавливанием стальных футляров, бурошнековым бурением;

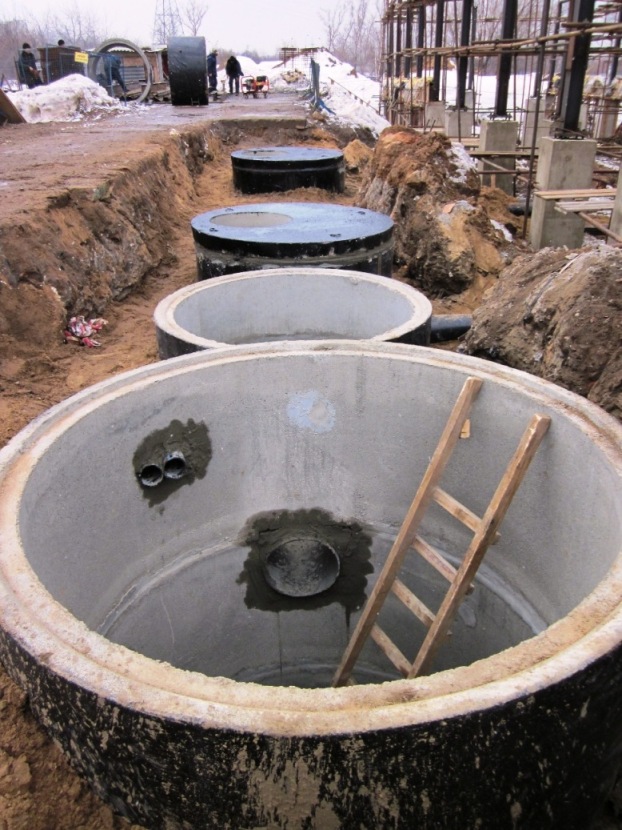

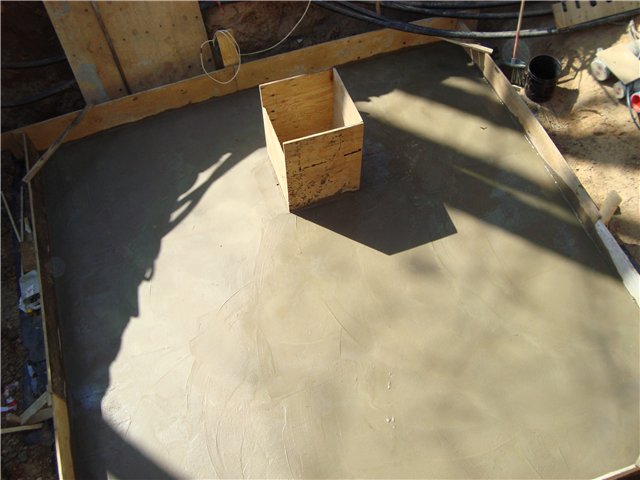

  • Монтаж сборных ж/б колодцев и монолитных камер;
  • Набивка лотков канализации;

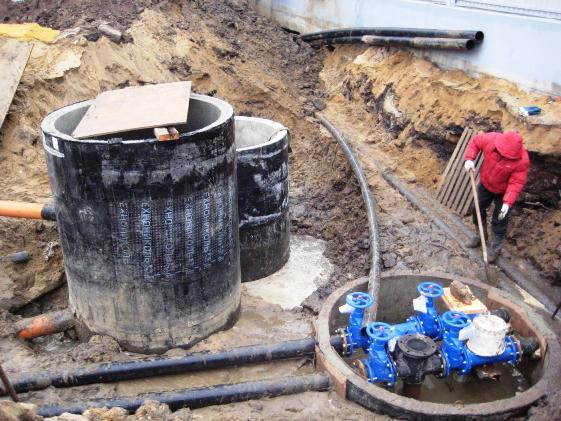

  • Установка пожарных гидрантов, задвижек, ПФРК, переходов, отводов и другой запорной арматуры;
  • Сварка труб ПНД методом «встык» и электромуфтами;
  • Проведение напорных и безнапорных испытаний трубопроводов, промывка систем водоснабжения;

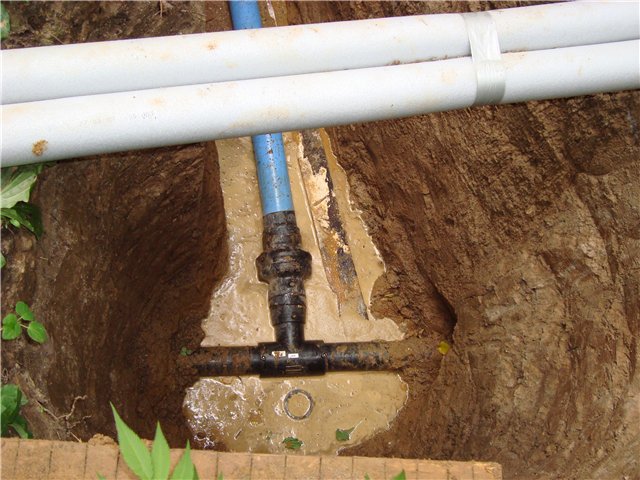

  • Врезки в существующие сети водопровода и канализации;
  • Восстановление благоустройства.
  • Сдача пакета исполнительной документации.



прокладка наружного водопровода  прокладка водопровода прокладка сетей водопровода



прокладка водопровода канализации  водопровод и канализация прокладка водопровода в земле


Требования к прокладке водопровода и канализации.


Прокладка водопровода и канализации производится в строгом соответствии с проектом производства работ и технологическими картами после проверки соответствия проекту размеров траншеи, крепления стенок, отметок дна траншеи. Результаты проверок заносятся в журнал производства работ.

Трубы раструбного типа укладываются раструбом вверх по уклону. Прямолинейность участков безнапорных трубопроводов между смежными колодцами контролируется просмотром "на свет" с помощью зеркала перед засыпкой, и после засыпки траншеи. При правильной прокладке трубы видимый в зеркале круг имеет правильную форму. Домустимое отклонение от формы круга по горизонтали должно составлять не более 25% диаметра трубы, по вертикали отклонения не допускаются.

Отклонения отпроектного положения осей напорных трубопроводов не должны превышать +-100мм в плане, отметок лотков безнапорных трубопроводов +-5мм, а отметок верха напорных трубопроводов +-30мм.

Прокладка полиэтиленовых труб напорного водопровода по пологой кривой без применения отводов допускается для раструбных труб с углом поворота на каждом стыке не более чем на 2 град. для труб диаметром до 600мм.

Фланцевые соединения различных фасонных частей и запорной арматуры монтируют с соблюдением следующих требований:фланцевые соединения должны быть установлены перпендикулярно оси трубы, плоскости соединяемых фланцев должны быть ровными, затяжка болтов выполняется равномерно крест-накрест.



Акты скрытых работ при прокладке водопровода и канализации.



При прокладке водопровода и канализации подлежат приемке с составленим акта скрытых работ следующие работы:

  1. Подготовка основания под трубопроводы;
  2. Устройство упоров;
  3. Величина зазоров и выполнение уплотнения стыковых соединений;
  4. Устройство колодцев и камер;
  5. Противокоррозионная защита трубопроводов;
  6. Герметизация мест прохода трубопроводов через стенки колодцев и камер;
  7. Засыпка трубопроводов с уплотнением и др.
