Бестраншейная прокладка труб - ДВН-Строй

Общие сведения. Методы бестраншейной прокладки труб.


Бестраншейная прокладка труб - общее название для всех бестраншейных методов производства работ. Закрытые методы прокладки коммуникаций являются наиболее прспективными с экономической точки зрения.

Самыми распространенными методами закрытой прокладки являются:

Горизонтально направленное бурение;

Продавливание стальных футляров;

Бурошнековое бурение;

Метод управляемого прокола под дорогами;

Микротоннелирование.

Ознакомиться более подробно  с этими технологиями и применяемым оборудованием можно на странице ВСЕ ВИДЫ ГОРИЗОНТАЛЬНОГО БУРЕНИЯ.

Наиболее универсальным методом бестраншейной прокладки коммуникаций является метод горизонтально направленного бурения - СМОТРЕТЬ ВИДЕО О ГНБ. В отличие от других бестраншейных методов, данная технология позволяет прокладывать полиэтиленовые, стальные и чугунный трубы диаметром от 63мм до 1000мм, на глубине от 1 до 25 метров. Длина бестраншейного подземного участка зависит от диаметра протаскиваемой трубы и при этом может достигать 1200 метров.

Технология бестраншейной прокладки труб и конкретный метод выполнения работ определяется на строительной площадке при наличии рабочих чертежей, поскольку методы во многих случаях взаимозаменяемы.

Какие коммуникации прокладываются бестраншейными методами?


Основная специализация компании "ДВН-Строй" это:

  1. Бестраншейная прокладка труб из полиэтилена, стали и чугуна;
  2. Бестраншейная прокладка трубопроводов для транспортировки жидкостей и газов;
  3. Бестраншейная прокладка коммуникаций всех типов:

а так же кабели связи, нефтепрофоды, продуктопроводы и другие коммуникации.

В своей работе мы используем новые методы бестраншейной прокладки труб, а также развиваем и усовершенствуем уже существующие. Все работы выполняются в соответствии с нормами СНИП - ТСН- 40-303-2003 г.Москвы.


Наше оборудование для бестраншейной прокладки


При оказании услуг по бестраншейной прокладке коммуникаций мы используем несколько модификаций буровых установок:

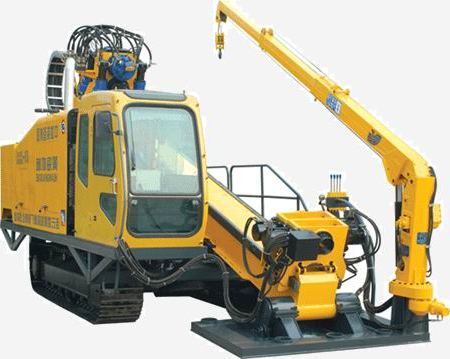

1. Буровая установка FDP-60. Тяговое усилие 80т с дополнительным гидроцилиндром;
буровая установка FDP-60
2. Vermeer D80x100 с тяговым усиление 36т;
буровая установка Vermeer D80х100
3. Vermeer D36x50 Series II с тяговым усиление 18т.
установка ГНБ  Vermeer 36х50
4. Установка управляемого прокола Ditch Witch P-80.
установка управляемого прокола P-80



Так же компания ДВН-Строй располагаем необходимым дополнительным оборудованием и механизмами для качественного производства работ:  растворно-смесительные узлы, автоманипуляторы для перевозки бурового инструмента и бентонита, системы локации  Eclipse, аппараты для сварки пластиковых труб, генераторы, мотопомпы и прочее оборудование.



Преимущества бестраншейных методов прокладки труб


Бестраншейная прокладка трубопроводов методом ГНБ включает в себя следующие преимущества:

  • Значительное снижение объемов земляных работ
  • Небольшое количество привлекаемой техники и рабочей силы, т.к. используется всего один буровой комплекс и две бригады рабочих;
  • Сокращение суммарных финансовых затрат до 30%;
  • Сокращение сроков строительства от 2 до 20 раз;
  • Минимальный риск возникновения аварийных ситуаций;
  • Незатронутые экология и ландшафт;
  • Не нарушается движение транспорта, сохраняется дорожное покрытие и минимум согласований с ГИБДД и городскими организациями общественного транспорта;
  • Минимум согласований с природоохранными организациями.

Именно поэтому бестраншейная технология прокладки труб, трубопроводов и коммуникаций экономически выгодна, крайне эффективена и в ряде случаев незаменима.
